Smart ATS With LVD System 12V/24V/48V 20A Automatic Transfer Switch 220VAC - 48V

Automatically transfer switch dengan low voltage disconect yg akan berpindah sendiri (auto) saat battery habis sesuai dengan settingan yg sudah ditentukan

Rated Power 20A

Rated AC max 25A

LVD rated 5A

LVD voltage up Max 12-60Vdc

Berpindah Auto Tanpa Jeda (hanya kedip lampu)

System 12V-24V - 1 Relay Triger

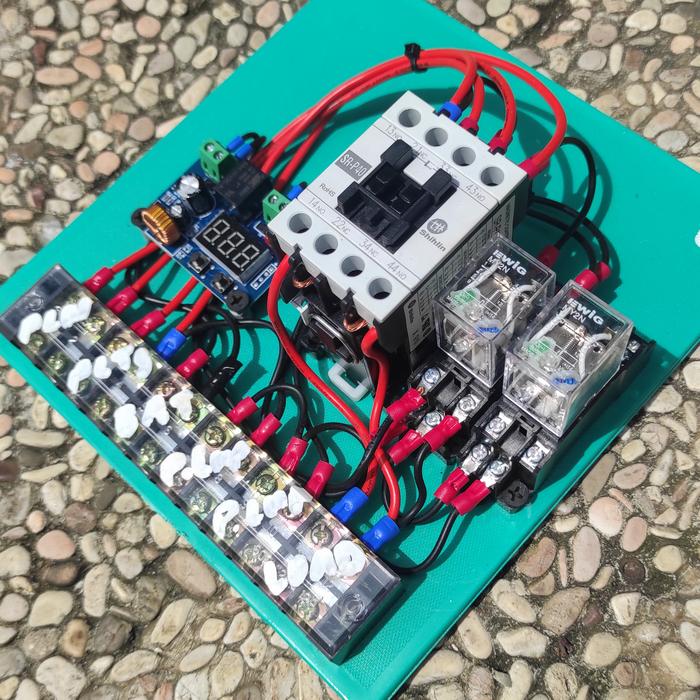

System 48V - 2 Relay 24V diseri Triger atau 1 relay 48V

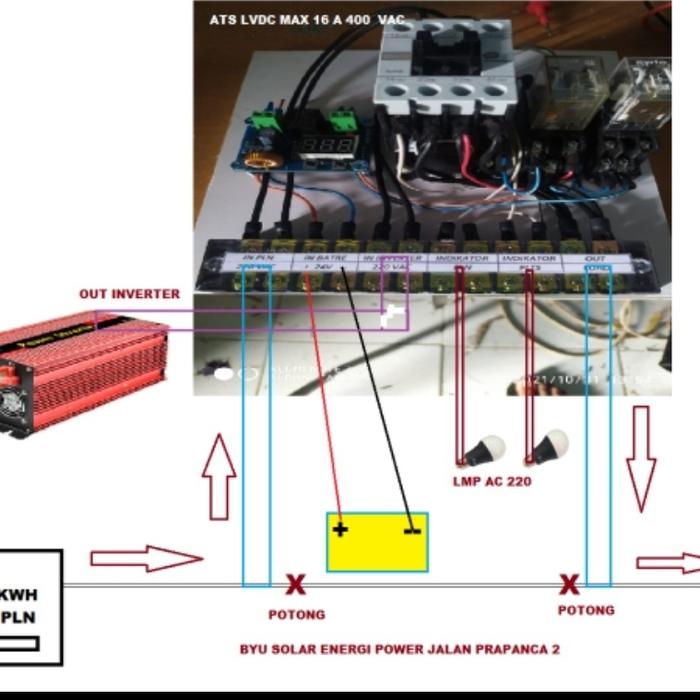

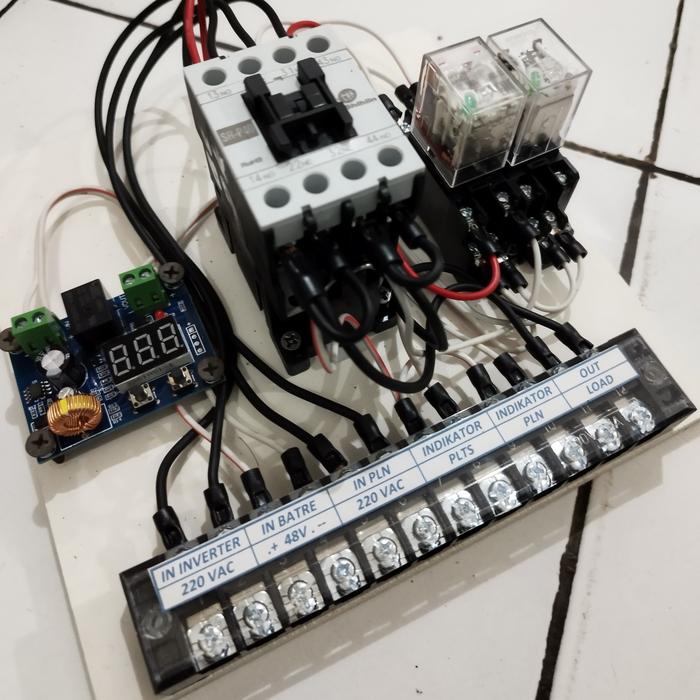

PLN = dari input PLN

PLTS = dari output inverter

Bat = Input Feedback power dari battery

L PLN = lampu indikator pln

L PLTS = lampu indikator PLTS

LOAD = menuju ke instalasi rumah

indikator PLTS =>> input lampu untuk menandakan Pemakaian PLTS

indikator PLN =>> input lampu untuk menandakan Pemakaian PLN

cara kerja system :

ATS bekerja dengan membaaca tegangan battery pada LVD, saat tegangan rendah lebih rendah dari tegngan yg kita tentukan ATS akan memberi sinyal Rilay guna menggerakkan Kontaktor pindah secara automatis.

ATS LVD adalah sebuah alat yg digunakan untuk perpindahan daya dari pln to inverter atau inverter to PLN sebaliknya, dilengkapi dg LVD maka perpindahan nnti dipicu oleh trigger tegangan battery, saat tegangan turun dia pindah ke PLN, saat tegangan naik dia reconect kembali ke Inverter (PLTS)

ATS ini termasuk tanpa jeda, perpindahan kurang dari satu detik (hanya kedip lampu) termasuk tanpa jeda dalam artian tidak membuat peralatan elektronik kita mati, (jika dengan jeda lama maka akan terjadi mati lampu dan komputer akan sempat restart,) system ATS ini cocok untuk system pergantian yg membutuhkan daya tanpa harus mematikan system seperti komputer dan sebagainya

saat battery penuh tegangan terbaca naik, maka ATS akan reconect kembali.

system ATS LVD ini juga bisa digerakkan manual, dengan cara memanipulasi tegangan battery hilang pada LVD yaitu dengan cara memberikan saklar pada kabel yg menuju ke LVD.

perlu menjadi perhatian, input battery di ATS adalah berfungsi untuk menjadi feedback kontrol untuk pembacaan tegangan, bukan menjadi power (load) pemakaian. ini berbeda, jangan sampe salah mengkoneksikan yg berakibat fatal pada kerusakan ATS.

gimana canggih kan..
